Gobiernos

Gobierno D-I

Fácil y conveniente maniobrabilidad gracias al pequeño diámetro de la rueda de timón.

La rueda de timón se mantiene inmóvil incluso sacando las manos de ésta.

Posible control directo gracias a la incorporación de una bomba auxiliar (orbitrol) en la caña.

Pistón fabricado en acero inoxidable chapado en cromo que protege de la corrosión.

Flujo constante regulado por el suministro de aceite de la bomba.

Hidráulicos Manuales Hidráulicos Asistidos Electro-Hidráulicos
Modelos Hidráulicos Manuales
Sistema Manual
Modelo N° vueltas
de rueda/74°		 Hp Torque máx.
(kgf·m)		 Rueda
de Timón		 Cilindro
Hidráulico		 Bomba
DMS 090S 6,3 100 91 DHM 035 S 5015 NSH 035
DMS 120S 7,9 180 112 DHM 035 S 5019 NSH 035
DMS 100R 6,9 110 120 DHM 035 R 100 NSH 035
DMS 200S 8,1 300 208 DHM 063 S 6024 DHP 063
DMS 350S 8,9 400 357 DHM 098 S 9020 DHP 098
DMS 500S 10,2 550 497 DHM 119 S 9028 DHP 119
DMS 240T 9,5 350 245 DHM 063 T 5019 DHP 063
DMS 461T 9,5 500 461 DHM 119 T 6024 DHP 119
DMS 090SW 6,3 50x2 91 DHM 035 SW 5015 NSH 035
DMS 120SW 7,9 90x2 112 DHM 035 SW 5019 DHM 035
DMS 200SW 8,1 150x2 208 DHM 063 SW 6024 DHP 063
DMS 350SW 8,9 200x2 357 DHM 098 SW 9020 DHP 098
DMS 200S Catamarán 8,1 150x2 104 DHM 063 S 6024 DHP 063
DMS 300S Catamarán 8,9 200x2 172 DHM 098 S 9020 DHP 098
DMS 500S Catamarán 10,1 275x2 248 DHM 119 S 9028 DHP 119
DMS 100R Catamarán 6,9 55x2 60 DHM 035 R 100 DHP 035

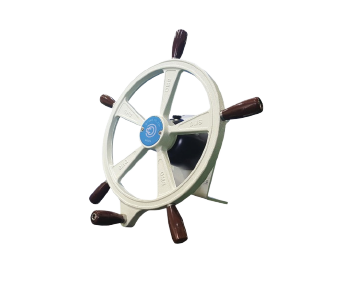

Rueda de Timón

Aplicaciones opcionales: Indicadores de ángulo de timón con sensor para sistema de gobierno manual.

Modelo Desplazamiento Observaciones
DHM 026 26 cc/rev Bomba con Rueda de Timón
DHM 035 35 cc/rev
DHM 044 44 cc/rev
DHP 050 50 cc/rev Solo Bomba (Rueda opcional)
DHP 063 63 cc/rev
DHP 077 77 cc/rev
DHP 098 98 cc/rev
DHP 119 119 cc/rev

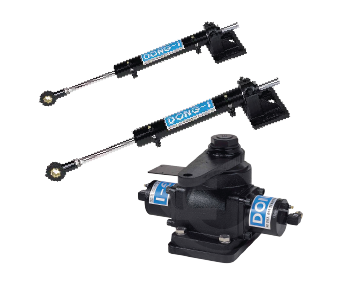

Cilindros
Cilindros
Modelo Diámetro Cilindro
(mm)		 Torque Cilindro Dimensiones Instalación
(LxAxH, cms)
kgf·m N·m
S 5015 Ø 50 90 886 844 x 288 x 150
S 5019 Ø 50 112 1099 914 x 288 x 150
S 6024 Ø 60 208 2042 1150 x 351 x 167
S 9020 Ø 90 356 3495 1099 x 358 x 217
S 9028 Ø 60 497 4872 1332 x 410 x 217
R 100 Ø 50 119 1166 675 x 328 x 265

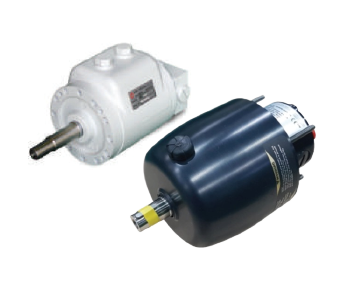

Bombas
Bombas
Modelo Desplazam. (cc/rev) Rueda de Timón (mm) Eje Rueda
DHM026 26 420 Cónico Ø19
DHM035 35 420 Cónico Ø19
DHM044 44 800 Cónico Ø19
DHM050 50 800 Cónico Ø19/Recto 1"
DHM063 63 800 Cónico Ø19/Recto 1"
DHM077 77 800 Recto 1"
DHM098 98 1000 Recto 1"
DHM119 119 1000 Recto 1"
