Gobiernos

Gobierno D-I

Fácil y conveniente maniobrabilidad gracias al pequeño diámetro de la rueda de timón.

La rueda de timón se mantiene inmóvil incluso sacando las manos de ésta.

Posible control directo gracias a la incorporación de una bomba auxiliar (orbitrol) en la caña.

Pistón fabricado en acero inoxidable chapado en cromo que protege de la corrosión.

Flujo constante regulado por el suministro de aceite de la bomba.

Hidráulicos Manuales Hidráulicos Asistidos Electro-Hidráulicos
Modelos Electro-Hidráulicos

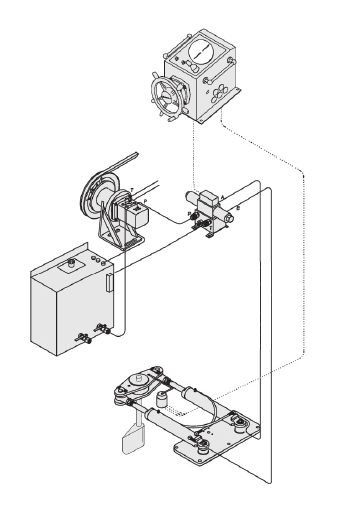

Sistema Asistido
Modelo N° vueltas
de rueda/74°		 Hp Torque máx.
(kgf·m)		 Rueda
de Timón		 Cilindro
Hidráulico		 Bomba Estanque de Aceite
DES 130S 2,8 180 128 DEH 100 S 5015 DPU-Y120 DOT 20
DES 160S 2,8 250 159 DEH 100 S 5019 DPU-Y120 DOT 20
DES 300S 2,8 350 295 DEH 100 S 6024 DPU-Y120 DOT 20
DES 500S 2,8 550 505 DEH 100 S 9020 DPU-V20F8 DOT 60
DES 700S 2,8 650 704 DEH 100 S 9028 DPU-V20F8 DOT 60
DES 160R 2,8 250 169 DEH 100 R 160 DPU-Y120 DOT 20
DES 351T 2,8 400 348 DEH 100 T 5019 DPU-Y120 DOT 20
DES 651T 2,8 600 654 DEH 100 T 6024 DPU-V20F8 DOT 60
DES 1200T 2,8 1000 1236 DEH 100 T 9020 DPU-V20F11 DOT 60
DES 1600T 2,8 1200 1723 DEH 100 T 9028 DPU-V20F11 DOT 60
DES 2000T 2,8 1800 2135 DEH 100 T 10028 DPU-V20F11 DOT 60
DES 130SW 2,8 90 x 2 128 DEH 100 SW 5015 DPU-Y120 DOT 20
DES 160SW 2,8 125 x 2 159 DEH 100 SW 5019 DPU-Y120 DOT 20
DES 300SW 2,8 175 x 2 295 DEH 100 SW 6024 DPU-Y120 DOT 20
DES 500SW 2,8 275 x 2 505 DEH 100 SW 9020 DPU-V20F8 DOT 60
DES 700SW 2,8 325 x 2 704 DEH 100 SW 9028 DPU-V20F8 DOT 60
DES 351TW 2,8 200 x 2 348 DEH 100 TW 5019 DPU-Y120 DOT 20
DES 651TW 2,8 300 x 2 654 DEH 100 TW 6024 DPU-V20F8 DOT 60
DES 1200TW 2,8 500 x 2 1236 DEH 100 TW 9020 DPU-V20F11 DOT 60
DES 1600TW 2,8 600 x 2 1723 DEH 100 TW 9028 DPU-V20F11 DOT 60
DES 2000TW 2,8 900 x 2 2135 DEH 100 TW 10028 DPU-V20F11 DOT 60
Rueda de Timón
Modelo Nr. de vueltas Peso (kg)
DEH 100 2,8 10

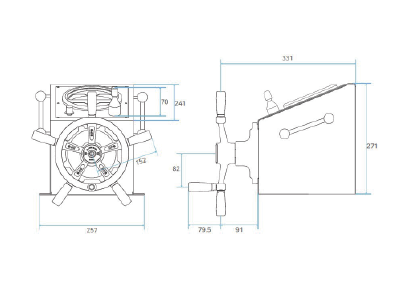

Plano DEH
Producto DEH
Tipos de Cilindros
Cilindro simple

Cilindro simple

Cilindro simple para dos timones

Cilindro simple para
dos timones

Cilindro rotatorio

Cilindro rotatorio

Cilindro doble

Cilindro doble

Cilindro doble para dos timones

Cilindro doble para
dos timones

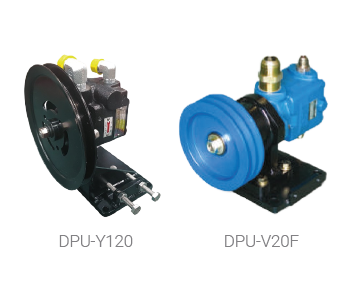

Bombas
Bombas
Modelo Desplazam. (cc/rev) Dimensiones (mm) Presión máx. (kg/cm²) Veloc. min. (rpm) Veloc. max. (rpm) Peso (kg) Aplicación de Poleas
A B C D
DPU-V20F6 19,5 189 266 295 168/190/213 85 650 3400 25
DPU-V20F7 22,8 189 266 295 168/190/213 85 650 3000 25
DPU-V20F8 26,5 189 266 295 168/190/213 85 650 2800 25 Estándar: 8"
DPU-V20F11 36,4 189 266 295 168/190/213 85 650 2500 25 Opcional: 6", 7"
DPU-Y120 20,0 252 220 158 168/190/213 85 2500 12
Fuente de Poder Simple
Características
  • Tensión: 220V, 380V, 400V, 440V.
  • Hz: 50Hz.
  • Uso con caja de control del sistema de dirección.
  • Bomba hidráulica y válvulas de control de salida correspondientes.
  • Depósitos de aceite de gran tamaño para facilitar la transferencia de calor y la autorrefrigeración.
  • Filtro de aspiración y filtro de retorno del depósito con manómetro de servicio.
  • Interruptor de nivel de aceite para alarma de aceite bajo.
  • Indicador de nivel de aceite y temperatura.
  • Tapones de llenado de aceite con filtro y respiración.
  • Soportes antivibración.
  • Fácil mantenimiento.
Aplicable al Unidad de Potencia Peso
Modelo de Gobierno Modelo (220V) Modelo (380V) Modelo (400V) Modelo (440V) (kg)
351T/TW SP223EH3.7M1 SP383EH3.7M1 SP403EH3.7M1 SP443EH3.7M1 150
651T/TW SP223EH3.7M1 SP383EH3.7M1 SP403EH3.7M1 SP443EH3.7M1 160
1200T/TW SP223EH3.7M1 SP383EH3.7M1 SP403EH3.7M1 SP443EH3.7M1 160
1600T/TW SP224EH3.7M1 SP384EH3.7M1 SP404EH3.7M1 SP444EH3.7M1 160
2000T/TW SP224EH3.7M1 SP384EH3.7M1 SP404EH3.7M1 SP444EH3.7M1 160

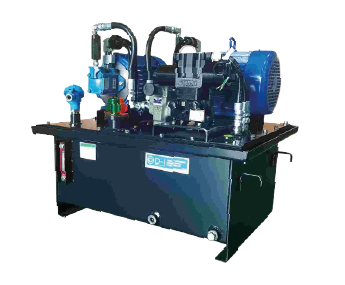

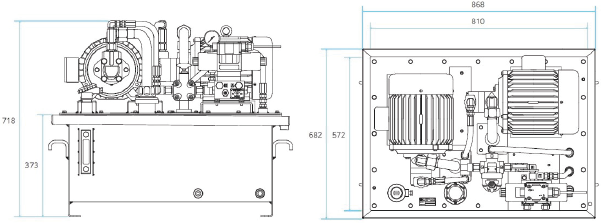

Fuente de Poder Doble
Características
  • Tensión: 220V, 380V, 400V, 440V.
  • Hz: 50Hz.
  • Uso con caja de control del sistema de dirección.
  • Los motores 1 y 2 se pueden controlar según las condiciones de dirección.
  • Cuando se produce un problema en el motor 1, se puede cambiar automáticamente al motor 2.
  • Estas unidades constan de la bomba hidráulica y las válvulas de control de salida correspondientes.
  • Depósitos de aceite de gran tamaño para facilitar la transferencia de calor y la autorrefrigeración.
  • Filtro de aspiración y filtro de retorno del depósito con manómetro de servicio.
  • Interruptor de nivel de aceite para alarma de aceite bajo.
  • Indicador de nivel de aceite y temperatura.
  • Tapones de llenado de aceite con filtro y respiración.
  • Soportes antivibración.
  • Fácil mantenimiento.
Aplicable al Unidad de Potencia Peso
Modelo de Gobierno Modelo (220V) Modelo (380V) Modelo (400V) Modelo (440V) (kg)
351T/TW SP223EH3.7M2 SP383EH3.7M2 SP403EH3.7M2 SP443EH3.7M2 220
651T/TW SP223EH3.7M2 SP383EH3.7M2 SP403EH3.7M2 SP443EH3.7M2 220
1200T/TW SP223EH3.7M2 SP383EH3.7M2 SP403EH3.7M2 SP443EH3.7M2 220
1600T/TW SP224EH3.7M2 SP384EH3.7M2 SP404EH3.7M2 SP444EH3.7M2 220
2000T/TW SP224EH3.7M2 SP384EH3.7M2 SP404EH3.7M2 SP444EH3.7M2 220

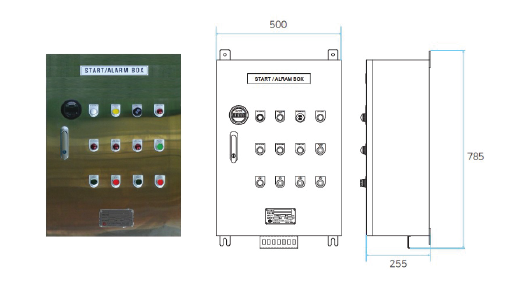

Caja de Control Sala de Máquinas
Caja de Control Sala de Máquinas
Características
  • Marcha/paro del motor.
  • Monitorización de 7 alarmas visuales y acústicas.
  • Silenciamiento del zumbador.
  • Prueba de lámpara.
  • Indicación de alarma de fallo de red.
  • Material: Acero inoxidable.
  • Se pueden instalar varios paneles.
Modelo Voltaje Potencia (Motor Eléctrico) Voltaje Válvula Solenoide
SB322522D 220 V 2,2 kW DC 24V
SB337522D 220 V 3,7 kW DC 24V
SB455522D 220 V 5,5 kW DC 24V

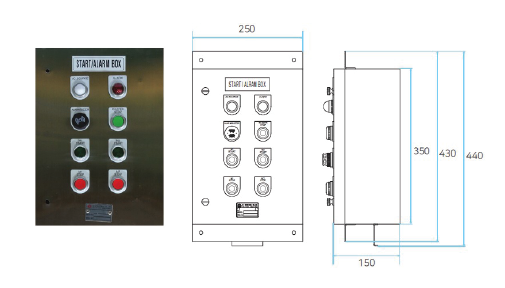

Caja de Control Puente
Caja de Control Puente
Características
  • Marcha/paro del motor.
  • Monitorización de 7 alarmas visuales y acústicas.
  • Silenciamiento del zumbador.
  • Prueba de lámpara.
  • Indicación de alarma de fallo de red.
  • Material: Acero inoxidable.
  • Se pueden instalar varios paneles.
Modelo Voltaje (AC) Aplicación
SCB1* DC 24V Unidad de poder simple
Paneles de Alarmas
Paneles de Alarmas
Modelo Voltaje (AC) Aplicación
SCP1 DC 24V Unidad de poder simple
SCP2 DC 24V Unidad de poder doble
